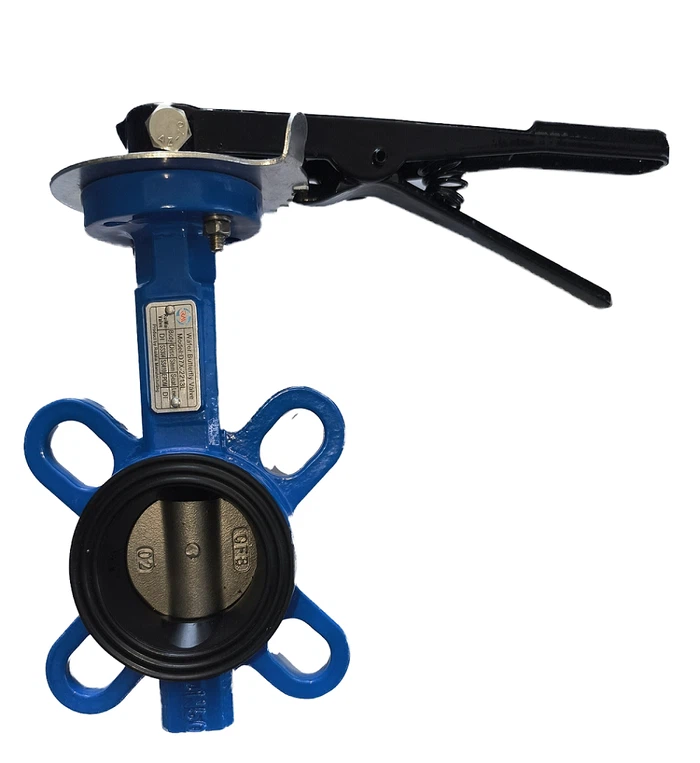

Leptir ventili

Dijelovi leptir ventila

Sljedeće su glavne komponente leptir ventila:

 Tijelo ventila

Tijelo ventila ugrađuje se između prirubnica cijevi - najčešći tipovi krajnjih priključaka su prirubnica, dvostruka ušica i pločica.

 Disk

Povezan s tijelom ventila je disk ventila, koji funkcionira kao vrata za sprječavanje ili prigušivanje protoka tekućine; može se smatrati ekvivalentom zasunske ploče u zasunskom ventilu ili kugli u kuglastom ventilu. Disk se obično izbuši kako bi se smjestilo stablo ili osovina ventila. Postoje mnoge varijacije u dizajnu diska, orijentaciji i materijalima za poboljšanje protoka, brtvljenja i/ili radnog momenta.

 Sjedalo

Unutarnje tijelo ventila obloženo je čvrstom elastomernom ili metalnom nepropusnom-brtvom koja drži disk u zatvorenom položaju za potpuno zatvaranje. Zavareno punjenje od nehrđajućeg čelika i mikro-završena jednodijelna-sjedala osiguravaju da je površina sjedala otporna- na koroziju-i eroziju.

 stabljika

Osovina ventila, koja se također obično naziva stablo ventila, je komponenta koja povezuje disk ventila s aktuatorom i prenosi okretni moment kroz sebe.

 Brtve

Brtve su prisutne na višestrukim sučeljima unutar ventila kako bi se osiguralo čvrsto brtvljenje tijekom rada ili kako bi se izolirao procesni medij od unutarnjih komponenti ventila za fleksibilniji i -isplativiji dizajn.

Brtvljenje površine sjedišta ventila osigurano je neprekinutim elastičnim brtvenim prstenom u obliku slova T, koji je fiksiran na periferiju diska ventila stražnjim-prstenom kako bi se spriječilo kotrljanje brtvenog prstena. U zatvorenom položaju, brtveni prsten je pritisnut na površinu sjedišta ventila, osiguravajući čvrsto brtvljenje na uzvodnom i nizvodnom kraju. U otvorenom položaju, brtveni prsten je potpuno-bez naprezanja zahvaljujući dvostrukom ekscentričnom dizajnu. Uklanjanjem interakcije između procesnog medija i stabla/osovine ventila, sustav za brtvljenje vratila s više-O-prstenova osigurava brtvljenje-bez održavanja tijekom cijelog životnog vijeka ventila. Osim toga, postoje manje, uobičajenije komponente kao što su čahure, ležajevi i pričvrsni elementi koji su također dio konstrukcije većine drugih ventila. Pojedinosti o nekim komponentama na strani pogona, kao što su ručke, poluge, mjenjači i ručni kotači, pokriveni su u odjeljku o pogonu.

Princip rada leptir ventila

Struktura leptir ventila je relativno jednostavna, a protok tekućine se kontrolira rotacijom diska ventila. U zatvorenom položaju disk ventila blokira rupu ventila, dok je u otvorenom položaju disk ventila okomit na smjer protoka kako bi omogućio protok. Leptir ventili obično omogućuju dvosmjerni protok i zatvaranje. Međutim, nisu punog otvora, što ih čini neprikladnima za prasenje ili brisanje. Glavni materijal kućišta je nodularni ljev, a unutarnja i vanjska površina premazane su epoksi premazom u prahu. Ovisno o specifičnim zahtjevima i specifikacijama primjene, ventilima se obično upravlja ručnim kotačićima, zupčanicima ili aktuatorima ili njihovom kombinacijom. O metodama upravljačkog programa raspravljat ćemo kasnije u ovom članku.

Leptir ventili Primjena

Naširoko se koriste u različitim procesnim medijima i industrijama, posebno u vodoopskrbi, prikupljanju i distribuciji, te crpnim stanicama, i imaju širok raspon slučajeva uporabe, posebno u izolaciji protoka.

Vrsta leptir ventila

Postoje dvije ključne teme kada se raspravlja o tipovima leptir ventila: tijelo ventila i pomak vretena. Tijelo ventila odnosi se na način povezivanja između tijela ventila i cjevovoda, a pomak stabla ventila odnosi se na to prolazi li stablo ventila kroz središte diska ventila ili je pomaknuto.

Tipovi kućišta leptir ventila su:

 Dvostruka prirubnica

Ovaj dizajn se obično koristi na većim leptir ventilima.  Wafer: najisplativiji-dizajn; stisnut između dvije prirubnice cijevi.

 Jednostruka prirubnica

Ovaj dizajn se pričvršćuje na obje strane cijevi pomoću vijaka i matica koji prolaze kroz rupu ventila.

 Lug stil

Ovaj dizajn ima umetke s navojem i koristi vijke za pričvršćivanje prirubnice cijevi sa svake strane. Prikladno za uklanjanje cijevi s jedne strane bez utjecaja na drugu stranu.

 Bez prirubnice

Poput wafer tipa, ovaj dizajn je u sendviču između dvije prirubnice cijevi.

 Kraj za sučeono zavarivanje

Pripremljen za zavarivanje izravno na cijev.

 Presjek u -obliku U

Također u sendviču između prirubnica cijevi, pogodan za kraj--linijske usluge.
